En Yaygın Diş Tipleri İçin Delik Tablosu

Aşağıdaki tablo, başlıca diş tipleri için çekirdek delik çaplarını ve uygun Kılavuz - Diş Açma uçlar çaplarını göstermektedir. Makine mühendisliği, vida teknolojisi ve diş üretimi için idealdir.

DIN 13 Metrik ISO Dişleri İçin Delik Tablosu

Aşağıdaki tablo, DIN 13 standardına göre metrik ISO dişleri için çekirdek delik çaplarını, vida matkabı ve vida şekillendirici çaplarıyla birlikte göstermektedir. Makine mühendisliği, vida teknolojisi ve diş üretimi için uygundur.

Çekirdek Delik Boyutları

Metrik ISO Dişleri İçin Çekirdek Delik Çapları (DIN 13)

Metrik Diş Boyutu (M)	Adım (mm)	Vida Matkabı	Vida Şekillendirici
1	0,25	0,75	0,90
1,1	0,25	0,85	1,00
1,2	0,25	0,95	1,10
1,4	0,30	1,10	1,25
1,6	0,35	1,25	1,65
1,8	0,35	1,45	1,65
2	0,40	1,60	1,85
2,2	0,45	1,75	2,00
2,5	0,45	2,05	2,30
3	0,50	2,50	2,80
3,5	0,60	2,90	3,25
4	0,70	3,30	3,70
4,5	0,75	3,70	-
5	0,80	4,20	4,65
6	1,00	5,00	5,55
7	1,00	6,00	-
8	1,25	6,80	7,45
9	1,25	7,80	-
10	1,50	8,50	9,35
11	1,50	9,50	-
12	1,75	10,20	11,20
14	2,00	12,00	13,10
16	2,00	14,00	15,10
18	2,50	15,50	16,90
20	2,50	17,50	18,90
22	2,50	19,50	-
24	3,00	21,00	-
27	3,00	24,00	-
30	3,50	26,50	-
33	3,50	29,50	-
36	4,00	32,00	-
39	4,00	35,00	-
42	4,50	37,50	-
45	4,50	40,50	-
48	5,00	43,00	-
52	5,00	47,00	-
56	5,50	50,50	-
60	5,50	54,50	-
64	6,00	58,00	-
68	6,00	62,00	-

Çekirdek Delik Tablosunun Kullanımı

• Vida Matkabı: Diş kesmeden önce çekirdek delik boyutu.
• Vida Şekillendirici: Soğuk şekillendirme ile diş üretiminde çekirdek delik boyutu.
• Çok büyük diş boyutlarında vida şekillendirici genellikle mevcut değildir.
• Tablo, M1’den M68’e kadar tüm standart metrik boyutları kapsar.

Metrik ISO İnce Dişler DIN 13 (MF) Delik Tablosu

Bu tablo, DIN 13 standardına göre metrik ISO ince dişler (MF) için çekirdek delik çaplarını, vida matkabı ve vida şekillendirici çaplarıyla birlikte göstermektedir.

MF Dişleri Çekirdek Delik Boyutları

Metrik ISO İnce Dişler İçin Çekirdek Delik Çapları (DIN 13)

Diş Boyutu (M)	Adım (mm)	Vida Matkabı	Vida Şekillendirici
2	0,25	1,75	-
2	0,25	1,95	-
2,3	0,25	2,05	-
2,5	0,35	2,15	-
2,6	0,35	2,20	-
3	0,35	2,65	-
3,5	0,35	3,15	-
4	0,35	3,65	-
4	0,50	3,50	3,80
5	0,50	4,50	4,80
6	0,50	5,50	5,80
6	0,75	5,20	5,65
7	0,75	6,20	-
8	0,50	7,50	-
8	0,75	7,20	7,65
8	1,00	7,00	7,55
9	0,75	8,20	-
9	1,00	8,00	-
10	0,50	9,50	-
10	0,75	9,20	-
10	1,00	9,00	9,55
10	1,25	8,80	-

Whitworth Boru Dişleri DIN ISO 228/1 (G) Çekirdek Delik Tablosu

Bu tablo, DIN ISO 228/1 standardına göre Whitworth boru dişleri (G) için çekirdek delik çaplarını, vida matkabı ve vida şekillendirici çaplarıyla birlikte göstermektedir.

G Boru Dişleri İçin Çekirdek Delik Boyutları

Whitworth Boru Dişleri DIN ISO 228/1 İçin Çekirdek Delik Çapları

Diş Boyutu (G)	Adım (vida/inç)	Vida Matkabı	Vida Şekillendirici
1/8"	28	8,80	9,25
1/4"	19	11,80	12,55
3/8"	19	15,25	16,05
1/2"	14	19,00	20,05
5/8"	14	21,00	-
3/4"	14	24,50	-
7/8"	14	28,25	-
1"	11	30,75	-
1 1/8"	11	35,30	-
1 1/4"	11	39,25	-
1 1/2"	11	45,25	-
1 3/4"	11	51,10	-
2"	11	57,00	-
2 1/4"	11	63,10	-
2 1/2"	11	72,60	-
2 3/4"	11	78,90	-
3"	11	85,30	-
3 1/4"	11	91,50	-
3 1/2"	11	97,70	-
3 3/4"	11	104,00	-
4"	11	110,40	-

Amerikan UNC Grobdiş ASME B1.1

Bu tablo, Amerikan UNC Grobdişler için çekirdek delik çaplarını ve vida matkabı ölçülerini ASME B1.1 standardına göre göstermektedir.

UNC Dişleri İçin Çekirdek Delik Boyutları

UNC Grobdişler ASME B1.1 İçin Çekirdek Delik Çapları

Diş (UNC)	Vida Matkabı
1-64	1,55
2-56	1,85
3-48	2,10
4-40	2,35
5-40	2,65
6-32	2,85
8-32	3,50
10-24	3,90
12-24	4,50
1/4"-20	5,10
5/16"-18	6,60
3/8"-16	8,00
7/16"-14	9,40
1/2"-13	10,80
9/16"-12	12,20
5/8"-11	13,50
3/4"-10	16,50
7/8"-9	19,50
1"-8	22,25
1 1/8"-7	25,00
1 1/4"-7	28,00
1 3/8"-6	30,75
1 1/2"-6	34,00
1 3/4"-5	39,50
2"-4 1/2	45,00
2 1/4"-4 1/2	51,50
2 1/2"-4	57,25
2 3/4"-4	63,50
3"-4	70,00
3 1/4"-4	76,20
3 1/2"-4	82,60
3 3/4"-4	88,90
4"-4	95,25

Amerikan UNF İnce Diş ASME B1.1

Bu tablo, Amerikan UNF İnce Dişler için çekirdek delik çaplarını ve vida matkabı ölçülerini ASME B1.1 standardına göre göstermektedir.

UNF Dişleri İçin Çekirdek Delik Boyutları

UNF İnce Dişler ASME B1.1 İçin Çekirdek Delik Çapları

Diş (UNF)	Vida Matkabı
0-80	1,25
1-72	1,55
2-64	1,90
3-56	2,15
4-48	2,40
5-44	2,70
6-40	2,95
8-36	3,50
10-32	4,10
12-28	4,70
1/4"-28	5,50
5/16"-24	6,90
3/8"-24	8,50
7/16"-20	9,90
1/2"-20	11,50
9/16"-18	12,90
5/8"-18	14,50
3/4"-16	17,50
7/8"-14	20,40
1"-12	23,25
1 1/8"-12	26,50
1 1/4"-12	29,50
1 1/3"-12	32,75
1 1/2"-12	36,00

Çelik Panzer Boru Dişi DIN 40 430 (Pg)

Bu tablo, Çelik Panzer Boru Dişleri için çekirdek delik çaplarını ve vida matkabı ölçülerini DIN 40 430 standardına göre göstermektedir.

Pg Dişleri İçin Çekirdek Delik Boyutları

Çelik Panzer Boru Dişleri DIN 40 430 İçin Çekirdek Delik Çapları

Diş (Pg)	Adım Gg/1"	Vida Matkabı
7	20	11,40
9	18	14,00
11	18	17,25
13,5	18	19,00
16	18	21,25
21	16	27,00
29	16	35,50
36	16	45,50
42	16	52,50
48	16	58,00

Amerikan Konik Boru Dişi NPT (Konik 1:16)

Bu tablo, Amerikan konik boru dişleri NPT için çekirdek delik çaplarını, vida matkabı, vida şekillendirici ve minimum derinlik bilgileriyle göstermektedir.

NPT Dişleri İçin Çekirdek Delik Boyutları

NPT Konik Dişler 1:16 İçin Çekirdek Delik Çapları

Diş (NPT)	Adım Gg/1"	Vida Matkabı	Vida Şekillendirici	Minimum Derinlik (mm)
1/16"	27	6,15	5,95	12,0
1/8"	27	8,50	8,25	12,0
1/4"	18	11,00	10,75	17,5
3/8"	18	14,50	14,10	17,6
1/2"	14	17,85	17,50	22,9
3/4"	14	23,20	22,70	23,0
1"	11 1/2	29,00	28,60	27,4
1 1/4"	11,5	37,80	37,30	28,1
1 1/2"	11,5	44,00	43,40	28,4
2"	11,5	56,00	55,50	28,4

İngiliz Whitworth Grobdiş (BSW)

Bu tablo, BSW dişleri için çekirdek delik çaplarını ve vida matkabı ölçülerini göstermektedir.

BSW Dişleri İçin Çekirdek Delik Boyutları

BSW Dişleri İçin Çekirdek Delik Çapları

Diş (BSW)	Adım Gg/1"	Vida Matkabı
1/16"	60	1,15
3/32"	48	1,80
1/8"	40	2,60
5/32"	32	3,10
3/16"	24	3,60
7/32"	24	4,40
1/4"	20	5,10
5/16"	18	6,50
3/8"	16	7,90
7/16"	14	9,30
1/2"	12	10,50
9/16"	12	12,00
5/8"	11	13,50
3/4"	10	16,50
7/8"	9	19,25
1"	8	22,00
1 1/8"	7	24,75
1 1/4"	7	27,75
1 3/8"	6	30,20
1 1/2"	6	33,50
1 5/8"	5	35,50
1 3/4"	5	38,50
1 7/8"	4 1/2	41,50
2"	4 1/2	44,50
2 1/4"	4	50,00
2 1/2"	4	56,60
2 3/4"	3 1/2	62,00
3"	3 1/2	68,00

1981 yılında Siegfried ve Marianne Nachreiner tarafından NACHREINER – TALAŞLI İMALAT TAKIMLARI şirketi kurulmuştur. Kuruluşundan bu yana hız, kalite, esneklik ve geniş stok kapasitesi, aile şirketinin temel felsefesini oluşturmaktadır. 2002 yılında şirket, GmbH statüsüne dönüştürülmüş ve DIN EN ISO 9001 sertifikası ile belgelendirilmiştir.


NACHREINER - Süreçten sonuca mükemmellik

'Amacımız, müşterilerimize sürekli olarak daha iyi optimize edilmiş hassas takımlar ve daha geniş bir stok kapasitesi ile en kapsamlı ve kaliteli hizmeti sunmaktır. Günümüzde standart takımlar çoğu zaman gerekli gereksinimleri tam olarak karşılayamadığından, şirket Almanya Balingen ve Schwarzwald bölgelerindeki üretim tesisleriyle genişletilmiştir. Bu sayede giderek artan işleme gereksinimlerine başarıyla cevap verebilmekteyiz. En modern donanımımızla, dünya çapında müşterilerimiz için problem çözümleri sunmaktayız.'


Hassasiyet: Teknolojiye yön veren doğal güç

“Hassasiyet, hiçbir değişkenin tesadüfe bırakılmaması anlamına gelir” ilkesi, şirketin ürün geliştirme ve kalite standartlarına yaklaşımını açıkça ortaya koymaktadır. Gelecekte de teknolojik gelişmeleri ve pazar gereksinimlerini yakından takip ederek, sektörün ihtiyaçlarına her zaman bir adım önden yanıt vermeyi amaçlamaktayız.


Kılavuz ucu nedir? ve hangi türleri vardır?

Kılavuz ucu(iç diş vidalama kanalı için kullanılan takım) delik içinde iç diş açma veya kesme amacıyla kullanılır. Böylece bir vida veya bağlantı elementi için diş oluşturulur.

İç diş matkapları (iç diş açma matkapları)

• Uygulama: Delilmiş deliğe doğrudan iç diş açar.
• Yapı: Dönüşlü (spiral) kesiciler veya dört-altı köşeli tutuculu tasarımlar.
• Şekiller: Sağ diş çoğunlukla; bazıları sol diş de olabilir.

Kullanım için önemli ipuçları:

• Malzeme hammadde seçimi: Daha sert malzemeler için HSS-E veya kobalt içeren uçlar gerekir.
• Ön delik çapı: Diş boyutuna uygun olarak ön delik açılması şart. Burada delik çapların ölçülerini bulabilirsiniz!
• Yağlama: Aşırı ısı ve aşınmayı azaltır.
• Dönüş yönü: Sağ diş için genelde sağ dönüş; sol diş için sol dönüş uygulanır.
• Taşlama açısı: Diş kalitesini etkiler.

İhtiyacınız olan malzeme, diş boyutu ve derinlik bilgisini verirseniz, size uygun diş açma türünü daha net önerebilirim.


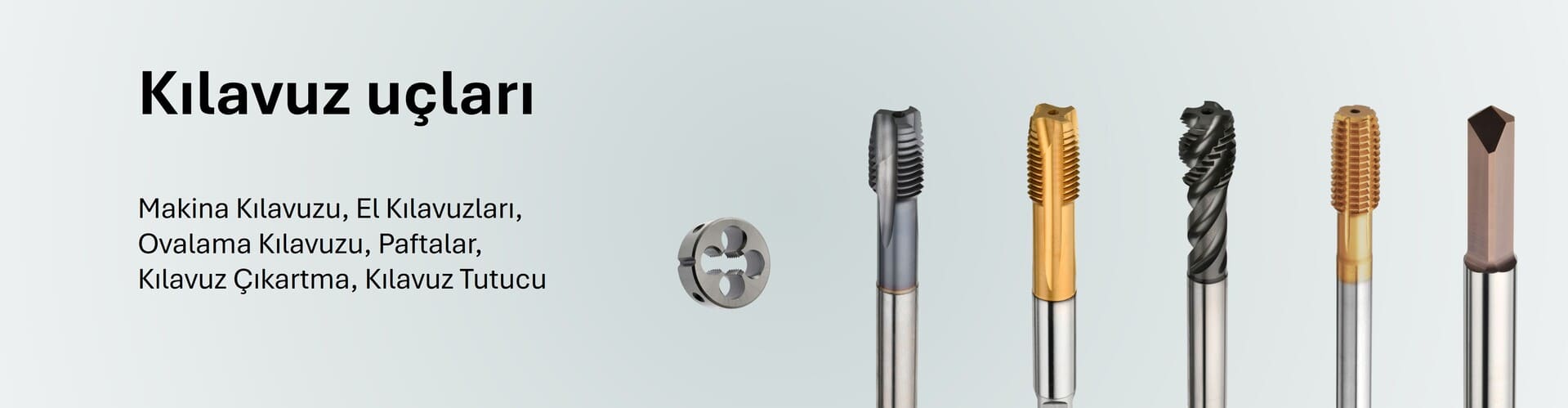

Kılavuz ucu Tipleri

Düz kanallı diş açma uçları özellikleri ve kullanım alanları:

• kısa talaşlı malzemeler
• 1,5×D’ye kadar dişler (D=Çap)
• Form A / D geçiş deliği için
• Form E / F saklo için
• Form C geçiş ve saklo için

Düz kanallı ve eğik ağızlı diş açma uçları özellikleri ve kullanım alanları:

• Uzun talaşlı malzemeler için
• Dişler 3×D’ye kadar
• Form B
• Düz kanal sayesinde yüksek stabilite
• Sadece açık delikler için uygun

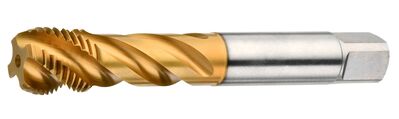

Helisel (Spiral) Formlu diş açma uçları özellikleri ve kullanım alanları:

• Uzun talaşlı malzemeler için
• 2,5×D’ye kadar dişler
• Form C / E
• Sağ yönlü döndürülmüş, kör delik için uygun
